CASE-технологии. Современные методы и средства проектирования информационных систем



Системы и подсистемы


При построении модели сложной ИС она может быть представлена в самом общем виде на так называемой контекстной диаграмме в виде одной системы как единого целого, либо может быть декомпозирована на ряд подсистем.

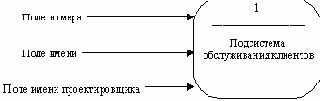

Подсистема (или система) на контекстной диаграмме изображается следующим образом (рисунок 2.14).

Рис. 2.14. Подсистема

Номер подсистемы служит для ее идентификации. В поле имени вводится наименование подсистемы в виде предложения с подлежащим и соответствующими определениями и дополнениями.

| |
